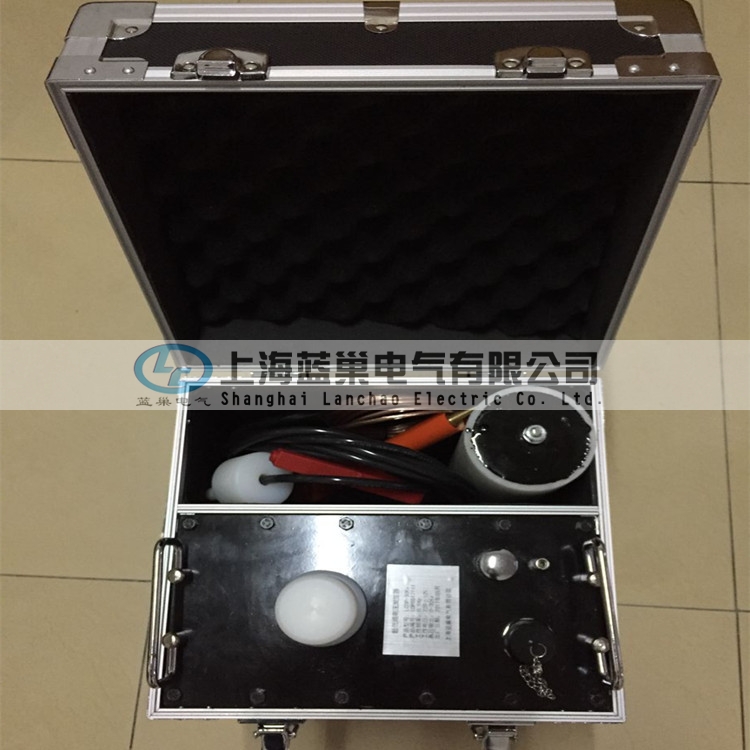

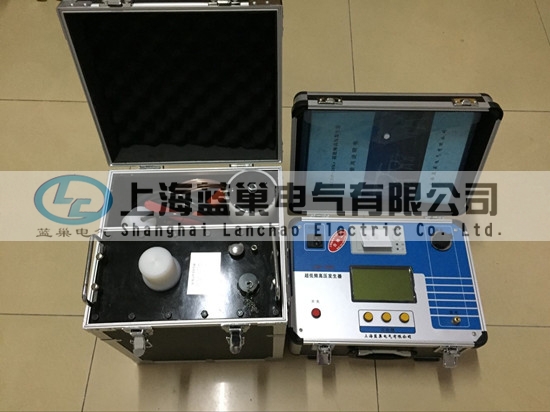

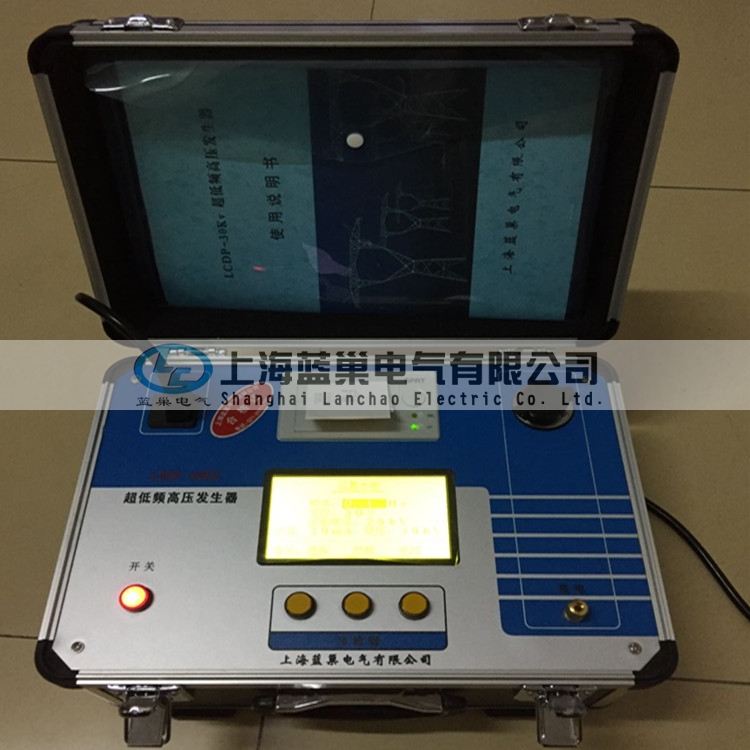

LCDP-30KV超低頻高壓發生器

2017/5/31 10:03:57 點擊量：139 標簽：

一、產品簡介：

        智能超低頻高壓發生器市場領導者-我公司擁有10多年試驗變壓器生產銷售經驗，優質的GHDPC智能超低頻高壓發生器質量、完善的售后服務是您選擇我們的理由歡迎前來選購！

二、試驗原理：

   超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的效果，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗。

    本產品接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之外，另外，還有如下特點需要特別說明：

△ 電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。

△ 具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。

△ 具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

△ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

△   由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

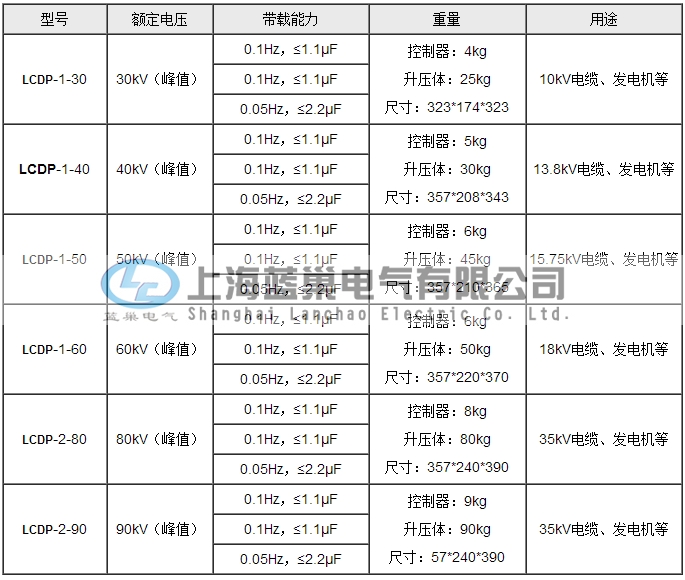

三、超低頻系列產品選配表：

根據被試對象選擇適當規格的產品

    使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。些時可并聯0.1μF 電容器（可由本公司提供）輔助輸出，下面是一些設備的電容量，供用戶參考。

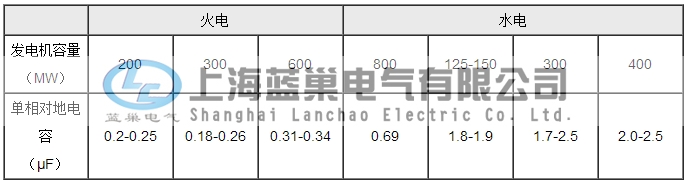

                                                   不同發電機的單相對地電容量

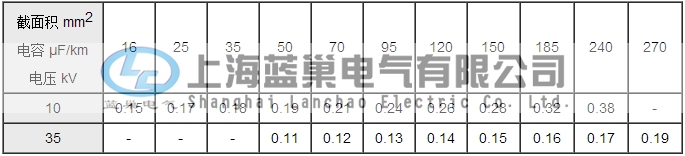

                          交聯聚乙烯絕緣單芯電力電纜的電容量（μF/km）

試品電流的估算方法：

      計算公式：I=2πfCU

技術參數

    △ 輸出額定電壓：參見表1

    △ 輸出頻率：0.1Hz、0.05Hz、0.02Hz

    △ 帶載能力：0.1Hz  大1.1μF

                        0.05Hz 大2.2μF

                       0.02Hz 大5.5μF

    △ 測量精度：3%

    △ 電壓正，負峰值誤差：≤3%

    △ 電壓波形失真度：≤5%

    △ 使用條件：戶內、戶外；溫度：-10℃～+40℃；≤85%RH

    △ 電源保險管：參見表1

    △ 市電源：頻率50Hz，電壓220V±5%

    △10kV電纜240平方長可做15km耐壓試驗，全套重量為29kg。

    △35kV電纜270平方長可做15km耐壓試驗，全套重量為80kg。

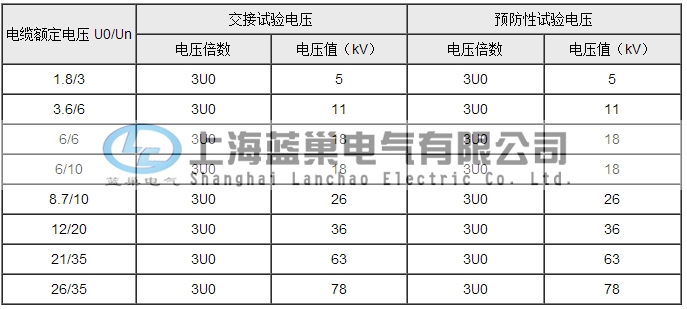

電纜的超低頻耐壓試驗方法
